Komponen pada sistem kelistrikan yang berfungsi untuk pengaman rangkaian saat terjadi hubungan pendek adalah ...
a. Kabel
b. Lamp
c. Fuse
d. Tes lamp
e. Regulator
Untuk membuat kedipan pada lampu sein digunakan komponen ...
a. Fuse
b. Relay
c. Fusible link
d. Relay control wiper
e. Flasher
Pada lampu kota bagian belakang kendaraan. Pada bohlam lampunya terdapat 2 filament, satu filament untuk lampu kota dan satu filament untuk lampu ...
a. Lampu sein
b. Lampu reverse
c. Lampu rem
d. Hazard
e. Lampu kepala
Lampu kepala yang komponen bohlam lampunya dapat dilepas, merupakan lampu kepala tipe ...
a. Sealed beam
b. Semi sealed beam
c. Quartz halogen
d. Ordinery bulb
e. Multi Headlight
Lampu kepala yang komponen bohlam lampunya menjadi satu dengan rumahnya merupakan lampu kepala tipe ...
a. Sealed beam
b. Semi sealed beam
c. Quartz halogen
d. Ordinery bulb
e. Multi Headlight
Komponen pada kendaraan yang berfungsi untuk membersihkan kaca dari kotoran dan air hujan adalah ...
a. Washer
b. Hazard
c. Relay
d. Wiper
e. Armature
Intermitent pada wiper berfungsi untuk ...
a. Mengatur waktu penyemprotan air pembersih
b. Mengatur kecepatan lambat
c. Mengatur kecepatan cepat
d. Mengatur kecepatan lambat dengan interval waktu tertentu
e. Mengatur jarak penyemprotan air pembersih
Salah satu tipe flasher yang memiliki keuntungan mudah mengetahui kondisi lampu, bila ada salah satu lampu mati maka lampu yang lain akan nyala namun tidak berkedip adalah ...
a. Flasher tipe bimetal
b. Flasher tipe IC
c. Flasher tipe resistor
d. Flasher tipe kawat panas
e. Flasher tipe capasitor
Perhatikan gambar di bawah ini :
Gambar diatas merupakan relay tipe ...
a. Relay tipe NC
b. Relay tipe NO
c. Relay tipe SPDT
d. Relay tipe DPDT
e. Relay tipe engsel
Fuse dengan warna merah, menunjukkan kapasitas arus maksimal yang dapat melewati maksimal sebesar ...
a. 30
b. 25
c. 20
d. 15
e. 10
Perhatikan gambar di bawah ini :
Gambar diatas menunjukkan fuse tipe ...
a. Blade
b. Tabung
c. Cartridge
d. Link
e. Bimetal

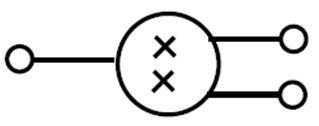

Perhatikan gambar di bawah ini :
Gambar diatas menunjukkan simbol ...
a. Lampu dengan satu filament
b. Relay tipe normally closed
c. Lampu dengan dua filament
d. Saklar putar
e. Komponen pengaman rangkaian kelistrikan
Perhatikan gambar di bawah ini :
Pada gambar diatas menunjukkan klakson tipe :
a. Klakson tipe DC
b. Klakson tipe AC
c. Klakson tipe udara
d. Klakson keong
e. Klakson coil
Perhatikan gambar di bawah :
Gambar diatas merupakan simbol ...
a. Lampu sein
b. Lampu kota
c. Lampu kepala
d. Lampu fog
e. Lampu hazard
Lampu yang hanya terdapat pada bagian belakang kendaraan antara lain ...
a. Lampu belakang, lampu rem, lampu kepala
b. Lampu kepala, lampu jarak, lampu rem
c. Lampu rem, lampu belakang, lampu mundur
d. Lampu mundur, lampu sein, lampu kota
e. Lampu plat, lampu mundur, lampu jarak
Perhatikan gambar di bawah ini :
Gambar diatas menunjukkan bohlam lampu tipe ...
a. Tipe ordinary bulb
b. Tipe lampu pijar biasa
c. Tipe lampu LED
d. Tipe lampu halogen
e. Tipe lampu filament
Motor washer berfungsi untuk ...
a. Membersihkan kaca ketika hujan
b. Untuk mendinginkan ruangan
c. Untuk menyemprotkan air ke kaca
d. Untuk menggerakkan kaca
e. Untuk tanda ketika terjadi keadaan darurat
18. Untuk membuat interval waktu (intermittent) jalannya wiper kendaraan, maka pada wiper dilengkapi dengan ...
a. Flasher
b. Camswitch
c. Saklar
d. Fuse
e. Wiper control relay
19. Test lamp digunakan untuk ...
a. Mengukur besarnya tegangan baterai
b. Mengukur besarnya tahanan baterai
c. Mengukur besarnya arus yang mengalir
d. Untuk mengetahui seberapa besar daya pada beban
e. Untuk mengetahui ada tidaknya arus yang mengalir pada rangkaian
20. Pada fusible link tipe cartridge, warna merah pada rumah fusible link menunjukkan kapasitas arus maksimal yang dapat lewat sebesar ...
a. 30
b. 35
c. 40
d. 50
e. 60
21. Berikut ini yang merupakan komponen-komponen pengaman pada rangkaian kelistrikan untuk mencegah hubungan pendek antara lain ...
a. Fuse, fusible link, circuit breaker
b. Relay, fuse, fusible link
c. Relay, fuse, circuit breaker
d. Flasher, fuse, fusible link
e. Saklar, fuse, relay
22. Komponen sistem kelistrikan body pada kendaraan yang tidak melewati kunci kontak antara lain ...
a. Lampu kepala, lampu sein, wiper
b. Lampu kepala, lampu kota, lampu sein
c. Lampu rem, lampu kepala, lampu kota
d. Lampu rem, lampu mundur, lampu sein
e. Lampu hazard, lampu kepala, washer
23. Perhatikan gambar di bawah ini :
Komponen pada gambar di atas menunjukkan komponen ...
a. Motor washer
b. Motor kipas
c. Motor alternator
d. Motor wiper
e. Motor starter
24. omponen yang berfungsi untuk memberikan isyarat atau tanda ketika akan membelok yaitu ...K
a. Lampu hazard
b. Lampu sein
c. Lampu reverse
d. Lampu rem
e. Lampu kabut
25. Komponen yang berfungsi untuk memberikan isyarat atau tanda ketika kendaraan akan mundur yaitu ...
a. Lampu hazard
b. Lampu sein
c. Lampu reverse
d. Lampu indikator
e. Lampu kota
26. Komponen pada kendaraan yang berfungsi untuk menerangi jalan saat kondisi gelap yaitu ...
a. Tail light
b. Stop light
c. Dome light
d. Head lamp
e. Back up light
27. Perhatikan gambar di bawah ini :
Gambar diatas merupakan simbol dari komponen ...
a. Relay
b. Baterai
c. Flasher
d. Meter kombinasi
e. Switch
28. Komponen pada lampu kepala yang berfungsi untuk memantulkan cahaya ke arah depan adalah ...
a. Reflektor
b. Kaca bias
c. Bohlam halogen
d. Relay
e. Switch head lamp
29. Untuk menjaga umur saklar agar tetap awet maka pada sistem kelistrikan dilengkapi dengan komponen ...
a. Flasher
b. Motor
c. Fuse
d. Relay
e. Switch
30. Fuse tipe blade menunjukkan spesifikasi kapasitas arus maksimal yang dapat mengalir sebesar 20 A, maka kode warna pada fuse tersebut adalah ...
a. Coklat
b. Kuning
c. Merah
d. Hijau
e. Bening
